Parece muy interesante lo que ha realizado belibeli en ojodigital, donde explica como ralizar un intervalómetro.
Aquí está la explicación de belibeli:
"Un intervalómetro fotográfico es un dispositivo que permite hacer una serie de fotos separadas por un intervalo de tiempo.
Debido al alto precio que tienen los profesionales me he decidido hacer uno lo más barato posible.El circuito principal es un biestable compuesto por el circuito integrado LM555.
El material mínimo necesario es :
. Dos resistencias,
. un condensador,
. un diodo,
. una pila de 9V,
. el citado circuito LM555
. y un relé de 9V( de dos circuitos para Minolta).
El presupuesto es inferior a los 10 euros.
El esquema del circuito más sencillo es el siguiente:
La formula para calcular los tiempos ON y OFF son:
ON ; T1 = 0.693 x (R1 + R2) x C
OFF; T2 = 0.693 x R2 x C.
D2= D3= 1N4001
Este circuito tiene un problema, el periodo ON es más grande que el OFF, esto implica que el disparador está pulsado más tiempo del necesario.
Aunque no creo que sea perjudicial para la cámara el consumo del relé sería muy grande.
Con una mínima modificación podemos conseguir que el tiempo de disparo se reduzca a un segundo.Un diodo que cortocircuita la R2 durante el ciclo ON
Con estos datos se tendría un disparo cada 120 segundos.
R1 = 6,8 K ohmios.
R2 = 780 K ohmios.
C = 220 microfaradios.
Se puede ir modificando los valores de las resistencias y el condensador para obtener diferentes intervalos entre los disparos.
La formula del circuito anterior en este caso no funciona.
La conexión a la cámara se hace a través de un relé.
Las conexiones dependerá de cada cámara.
En la Canon hay que conectar la masa a unos de los vivos.
En la Minolta hay que conectar los tres entre si.
CANON
MINOLTA
La cámara se deberá usar en enfoque manual.
El esquema de un proyecto más completo es el siguiente.
El esquema se ha complicado un poco al usar tres condensadores, con doce resistencias.
Con el conmutador Nº 1 (de 12 posiciones) podemos elegir la resistencia total entre las doce resistencias puestas en serie.

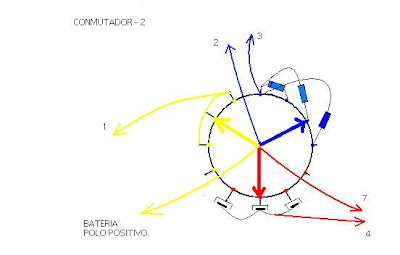

El conmutador Nº 2 (de tres circuitos y cuatro posiciones) cambia el condensador para multiplicar por diez el anterior periodo y cambia la resistencia para mantener el ancho de pulso.
También se usa este conmutador para hacer la función de interruptor.
R1 = 100k Ohmios
R2 = 33K Ohmios
R3 = 3,3K Ohmos
Diodos =1N4001
R = 270 K omhios.
Los diferentes periodos de tiempo entre disparos los obtendremos conmutando los valores de resistencias y condensadores.
Conmutador -2 ............... Conmutador - 1
C1= 5 microfaradios........ .. 1, 2, 3,……..………………….12 segundos.
C2= 50 microfaradios....... .10, 20, 30,….………………...120 segundos (2 minutos).
C3=500 microfaradios ..... 100, 200, 300,……………….. 1200 segundos (20minutos).
Con otros valores se podrían alcanzar incluso horas.
Si se utiliza una placa impresa este es un diagrama.

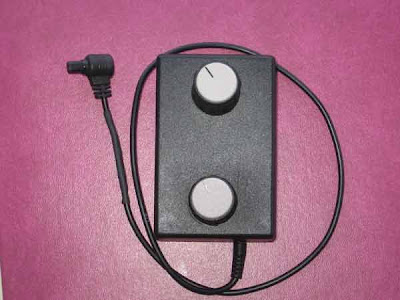

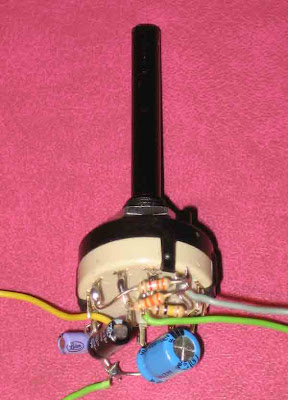

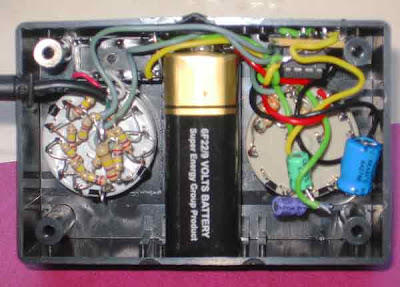

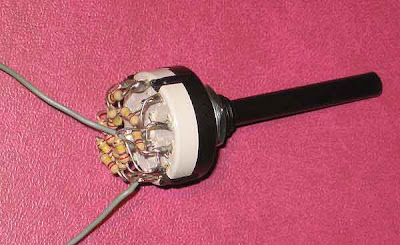

Aquí os pongo unas fotos del proceso de la construcción una vez finalizado el circuito.
Hay que tener en cuenta que al conectar el circuito, la cámara estará haciendo fotos hasta que se vuelva a desconectar. Se le podría añadir otro circuito monoestable para poder ajustar el tiempo de funcionamiento.Espero que os animéis a hacer uno. Estaré al tanto para intentar resolver las dudas que surjan."
